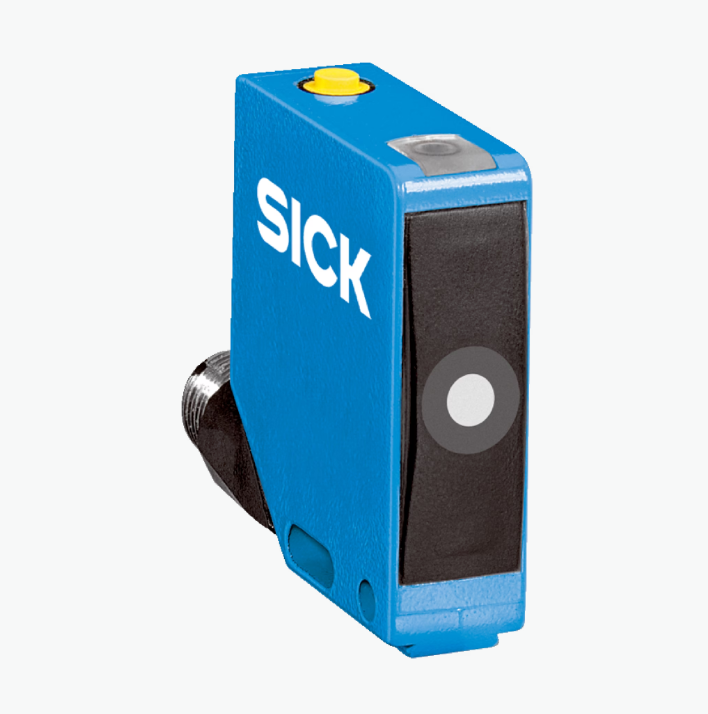

Cảm biến siêu âm UC12

Cảm biến phát ra xung âm thanh được phản xạ bởi đối tượng được phát hiện. Thời gian cần thiết để xung đi từ cảm biến đến vật thể và quay trở lại được đo, đánh giá và quy đổi thành khoảng cách như sau.

Khoảng cách = tốc độ âm thanh x tổng thời gian âm thanh của chuyến bay (t2) / 2

Phạm vi quét của cảm biến siêu âm

Nói chung, trên các cảm biến siêu âm, vật thể được đo hấp thụ càng ít âm thanh thì phạm vi quét có thể càng lớn. Phạm vi hoạt động chỉ định khoảng cách có thể đo được trên các vật thể thông thường có đủ dự trữ hoạt động. Trong điều kiện lý tưởng, cảm biến thậm chí có thể được sử dụng ở phạm vi giới hạn. Bảng chuyển mạch được sử dụng để đánh giá lý tưởng khả năng ứng dụng. Vùng màu xanh đậm hiển thị trong các bảng công tắc này hiển thị ví dụ về phạm vi hoạt động của cảm biến nếu phát hiện thấy thanh tròn. Vùng màu xanh nhạt hiển thị phạm vi phát hiện tối đa (phạm vi giới hạn) có thể đạt được trong điều kiện lý tưởng để dễ dàng phát hiện các vật thể, chẳng hạn như tấm căn chỉnh được đưa ra ở đây. Khu vực này giữa cảm biến và đối tượng đo phải được giữ không có các vật thể khác để tránh vô tình bị phát hiện. Khả năng phát hiện và phạm vi phát hiện của một đối tượng phụ thuộc vào đặc tính phản chiếu, kích thước và căn chỉnh của nó. Tùy thuộc vào ứng dụng, cảm biến cũng có thể phát hiện các vật thể rất nhỏ, ví dụ như dây kim loại.

Các ứng dụng tập trung
