Biến tần Danfoss VACON 100X - 132H1825

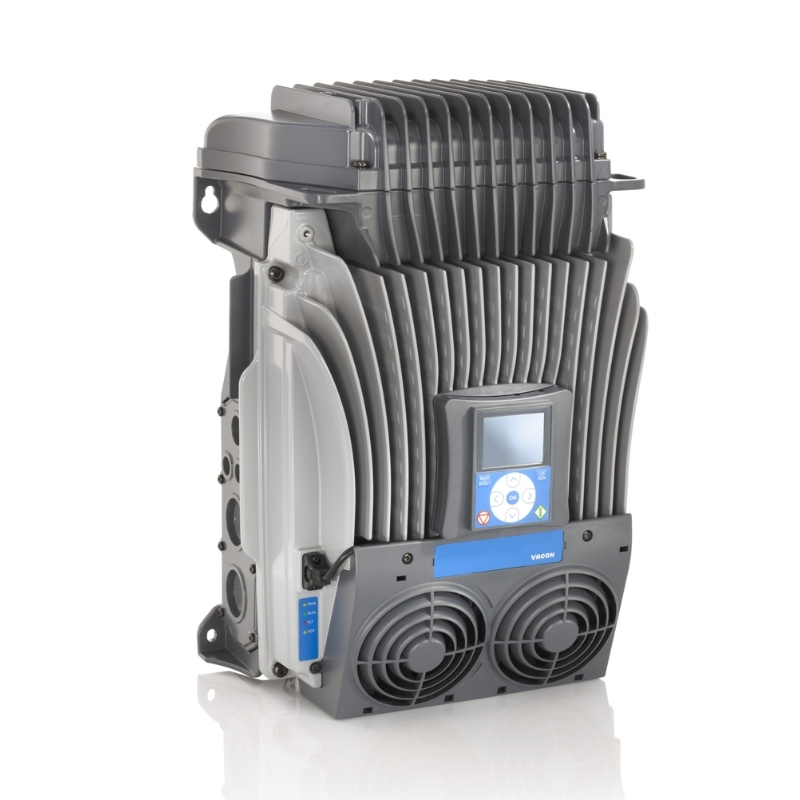

Tổng quan về biến tần Danfoss VACON 100X - 132H1825

Biến tần Vacon 100X - 132H1825 (Model code: VACON0100-3L-0038-4-X+FL03+EMAR+HMGR+SDB1+QDSS) là giải pháp truyền động phân tán (Decentralized AC Drive) công suất 18.5 kW (38 A) của thương hiệu Danfoss.

Với thiết kế IP66/ Type 4X, màng thông hơi Gore® vent membrane và dải nhiệt độ vận hành -40°C đến +60°C. VACON 100X phù hợp với các ứng dụng yêu cầu biến tần có khả năng hoạt động ổn định trong môi trường có nước, bụi, nhiệt và rung động.

Giải mã cấu hình chi tiết:

• VACON0100-3L-0038-4-X: Dòng Vacon 100X, nguồn cấp 3 pha 380–480 VAC, dòng định mức 38 A (~18.5 kW/ 25 HP), tần số lưới 50 Hz (+LS50).
• +DBIN: Tích hợp sẵn bộ hãm động năng (Dynamic Brake Chopper) để đấu nối điện trở xả ngoài.
• +FL03 & +EMAR: Tích hợp bộ lọc EMC chuẩn C2 phục vụ môi trường thương mại và công nghiệp.
• +HMGR: Trang bị Graphical Keypad (màn hình đồ họa rời) hỗ trợ hiển thị đa dòng thông số, cài đặt và chẩn đoán lỗi trực quan.
• +FBM2: Hỗ trợ truyền thông RS-485 đa giao thức gồm Modbus RTU, BACnet MSTP, và Metasys N2.
• +SDB1: Card mở rộng OPT-B1 tại Khe D (Slot D), bổ sung 6 cổng Digital I/O có thể lập trình linh hoạt thành DI hoặc DO.
• +QDSS: Tích hợp công tắc ngắt cách ly nguồn động cơ tại chỗ (Disconnect Switch), phục vụ công tác bảo trì an toàn (LOTO).
• Khe cắm Slot E: Trống (No board).

Đặc điểm nổi bật của Danfoss 132H1825 là gì?

Chống chịu môi trường khắc nghiệt: Vỏ nhôm đúc nguyên khối đạt chuẩn IP66/ Type 4X Outdoor, chịu được tia nước áp lực cao (washdown), bụi mài mòn và rung chấn cơ học cao.

Màng thở Gore® Vent Membrane: Tự động cân bằng áp suất khoang trong/ngoài, ngăn ngừa hiện tượng ngưng tụ hơi ẩm khi nhiệt độ môi trường biến thiên từ -40°C đến +60°C.

Linh hoạt điều khiển & an toàn bảo dưỡng: Cụm công tắc QDSS cho phép cắt nguồn trực tiếp tại vị trí động cơ mà không cần tác động vào tủ phân phối nguồn tổng; card SDB1 giải quyết triệt để bài toán thiếu chân I/O khi kết nối cảm biến và tín hiệu liên động.

Brake Chopper hỗ trợ quá trình hãm: Brake Chopper hỗ trợ xử lý năng lượng phát sinh trong quá trình động cơ giảm tốc. Với những ứng dụng có yêu cầu giảm tốc nhanh hoặc tải có quán tính lớn, chức năng này có thể được sử dụng cùng điện trở hãm phù hợp.

Thông số kỹ thuật của VACON0100-3L-0038-4-X+FL03+EMAR+HMGR+SDB1+QDSS
