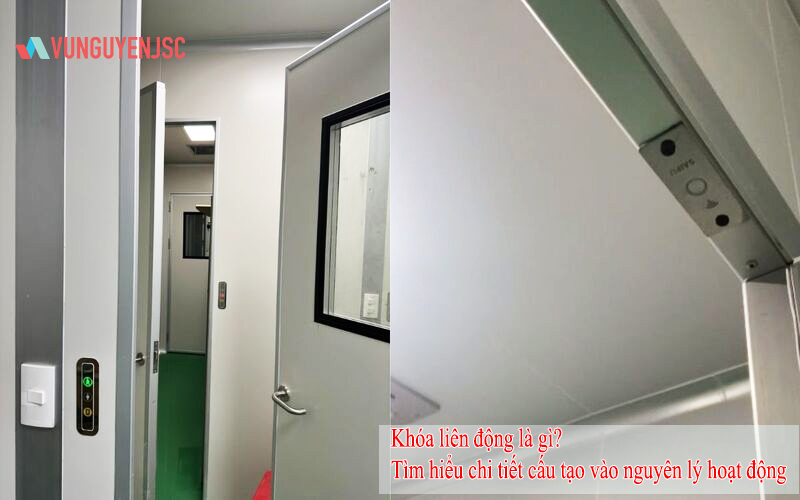

Khóa liên động là gì? Cấu tạo và nguyên lý hoạt động

Trong các hệ thống tự động hóa hiện đại, an toàn máy (Machine Safety) không còn là tùy chọn mà là tiêu chuẩn bắt buộc. Khóa liên động (Interlock) đóng vai trò là mắt xích quan trọng nhất trong chuỗi an toàn. Thiết bị này đảm bảo máy chỉ vận hành khi cửa bảo vệ đóng đúng vị trí và sẽ dừng ngay khi có can thiệp trái phép.

Vậy khóa liên động là gì? cấu tạo và nguyên lý hoạt động ra sao? Bài viết này Vũ Nguyên JSC sẽ phân tích chi tiết dưới góc nhìn kỹ thuật của thiết bị này.

Khóa liên động là gì?

Khóa liên động còn được gọi là interlock hoặc khóa airlock. Đây là thiết bị khóa chuyên dụng dùng để kiểm soát việc đóng/mở đồng thời từ hai cửa trở lên trong cùng một hệ thống.

Cơ chế hoạt động đảm bảo khi một cửa đang mở thì các cửa còn lại sẽ ở trạng thái khóa, nhằm ngăn ngừa nhiễm chéo giữa các khu vực trong phòng sạch hoặc giữa phòng sạch và khu vực bên ngoài.

Theo tiêu chuẩn ISO 14119, khóa liên động thực hiện hai chức năng cốt lõi:

• Ngăn chặn máy khởi động khi cửa bảo vệ đang mở.
• Lệnh ngắt nguồn động lực ngay lập tức nếu cửa bảo vệ bị mở trong chu kỳ làm việc của máy.

Khác với công tắc hành trình thông thường, khóa liên động an toàn phải sở hữu cơ chế ngắt cưỡng bức (Positive Break). Để đảm bảo an toàn tuyệt đối ngay cả khi xảy ra sự cố dính tiếp điểm điện.

Cấu tạo của khóa liên động

Tùy theo dòng sản phẩm (cơ, điện cơ hoặc từ tính), cấu tạo khóa liên động có thể khác nhau. Chi tiết cấu tạo của khóa liên động điện tử gồm:

• Bộ điều khiển trung tâm (Controller): Lắp đặt tại khu vực kỹ thuật (thường trên trần), tiếp nhận tín hiệu từ các cửa và điều khiển logic đóng/mở, đảm bảo không có hai cửa mở đồng thời.
• Chốt khóa liên động (Lock/Bolt): Dạng chốt điện từ hoặc chốt thả, gắn trực tiếp trên từng cánh cửa, thực hiện khóa hoặc nhả cửa theo lệnh từ bộ điều khiển.
• Đèn báo trạng thái (Indicator Light): Hiển thị tình trạng hoạt động của cửa, phổ biến với hai màu: xanh (cửa đóng) và đỏ (cửa mở); thường tích hợp cùng cụm khóa.
• Hệ thống dây và phụ kiện: Bao gồm dây cấp nguồn, dây tín hiệu kết nối giữa controller, chốt khóa và đèn báo, cùng các phụ kiện lắp đặt cửa.
• Cảm biến/Nút nhấn (Sensor/Push Button): Gồm cảm biến xác định trạng thái đóng/mở cửa hoặc nút nhấn yêu cầu mở cửa, gửi tín hiệu về bộ điều khiển để xử lý.

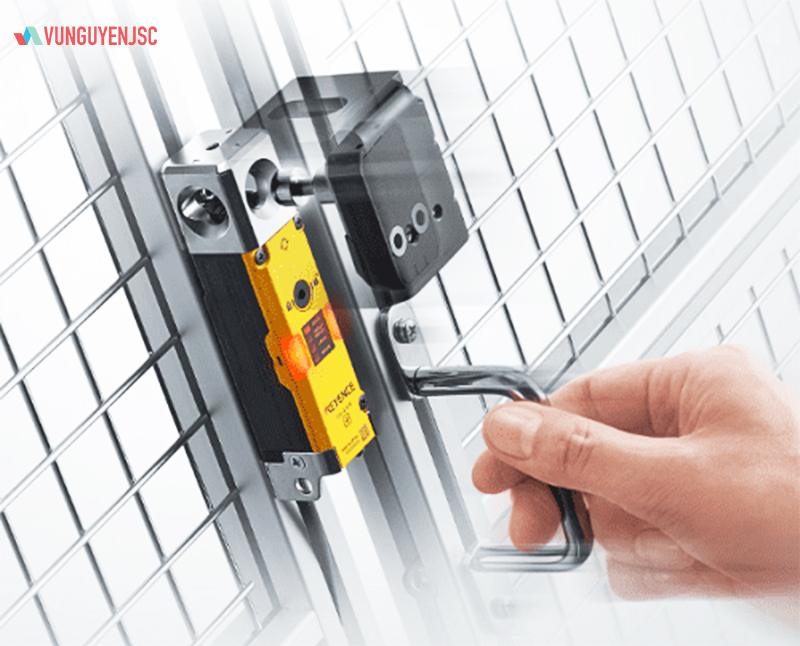

Nguyên lý hoạt động của khóa Interlock

Hệ thống khóa liên động được thiết kế nhằm kiểm soát chặt chẽ quá trình ra vào giữa các khu vực. Đặc biệt trong phòng sạch và nhà máy sản xuất, thông qua 4 quy chế vận hành cốt lõi:

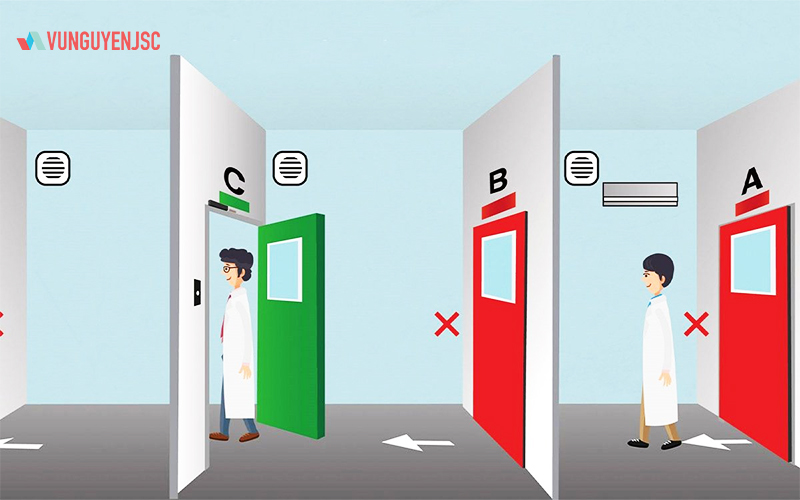

1. Kiểm soát không mở đồng thời nhiều cửa

Bộ điều khiển trung tâm giám sát trạng thái tất cả các cửa trong cùng một cụm liên động. Theo cấu hình tiêu chuẩn, hệ thống không cho phép hai cửa mở cùng lúc (trừ khi được lập trình đặc biệt ở các phiên bản nâng cao).

2. Cơ chế khóa chéo giữa các cửa

Khi một cửa được mở, bộ điều khiển sẽ gửi tín hiệu khóa đến các cửa còn lại. Các chốt điện từ/điện tử tại các cửa này sẽ giữ trạng thái khóa, đảm bảo chỉ duy nhất một cửa mở tại một thời điểm. Từ đó ngăn ngừa nhiễm chéo giữa các khu vực có cấp độ sạch khác nhau.

3. Cài đặt thời gian trễ (Delay Time)

Ở một số hệ thống khóa liên động cho phép lập trình độ trễ giữa các lần mở cửa. Khoảng thời gian chờ này giúp ổn định chênh lệch áp suất và duy trì điều kiện môi trường theo yêu cầu kỹ thuật, hạn chế xáo trộn luồng khí sạch.

4. Chế độ khẩn cấp trong các tình huống khẩn

Trong tình huống khẩn cấp, người vận hành có thể kích hoạt nút dừng khẩn cấp (Emergency Button). Khi đó, chức năng liên động tạm thời bị vô hiệu hóa và các cửa có thể mở đồng thời để đảm bảo an toàn thoát hiểm.

Phân loại khóa liên động an toàn phổ biến

Tùy theo nguyên lý vận hành và mức độ an toàn yêu cầu. Khóa liên động được phân thành nhiều loại khác nhau trong công nghiệp và phòng sạch. Cụ thể được chia thành 5 nhóm chính:

1. Khóa liên động cơ khí (Mechanical Interlock)

Cơ cấu hoạt động hoàn toàn bằng cơ cấu cơ khí như chốt, thanh trượt hoặc cơ cấu truyền động cơ học để ngăn không cho nhiều cửa mở cùng lúc. Không sử dụng nguồn điện, cấu trúc đơn giản, độ bền cao. Thường ứng dụng trong Pass Box hoặc các hệ thống yêu cầu liên động cơ bản.

2. Khóa liên động điện/điện tử (Electronic/Magnetic Interlock)

Sử dụng nam châm điện (electromagnetic lock) hoặc bộ điều khiển trung tâm để kiểm soát trạng thái cửa. Khi một cửa mở, hệ thống sẽ tự động khóa các cửa còn lại.

Loại này thường tích hợp đèn báo trạng thái, cảnh báo mở cửa quá thời gian và chức năng mở khẩn cấp.

3. Khóa liên động cứng (Hard Interlock)

Được cấu tạo cơ chế khóa vật lý bằng nam châm điện hoặc tiếp điểm điện bắt buộc. Khi một cửa được kích hoạt mở, cửa còn lại chắc chắn bị khóa ở mức phần cứng, không phụ thuộc hoàn toàn vào phần mềm. Đảm bảo mức độ an toàn và an ninh cao.

4. Khóa liên động mềm (Software/Logic Interlock)

Vận hành dựa trên phần mềm điều khiển hoặc mạch logic lập trình. Hệ thống xử lý tín hiệu từ cảm biến và điều khiển khóa theo thuật toán cài đặt sẵn. Thường dùng trong phòng sạch tiêu chuẩn cao, nơi cần cấu hình linh hoạt và quản lý tập trung.

5. Khóa liên động Contactor

Được sử dụng trong mạch điều khiển động cơ, đặc biệt là hệ thống đảo chiều quay. Cơ chế liên động đảm bảo hai contactor không thể đóng đồng thời, tránh hiện tượng ngắn mạch hoặc chập pha gây hư hỏng thiết bị.

Ứng dụng thực tế của khóa liên động

Khóa liên động (Interlock) được triển khai rộng rãi trong nhiều lĩnh vực nhằm đảm bảo an toàn vận hành, kiểm soát truy cập và duy trì điều kiện môi trường theo yêu cầu kỹ thuật:

• Phòng sạch (Cleanroom): Ứng dụng phổ biến trong phòng sạch dược phẩm, thực phẩm, điện tử và bệnh viện. Hệ thống interlock đảm bảo chỉ một cửa được mở tại một thời điểm, duy trì chênh lệch áp suất và ngăn ngừa nhiễm chéo giữa các khu vực có cấp độ sạch khác nhau.
• Nhà máy sản xuất công nghiệp: Tại các dây chuyền tự động hóa, khóa liên động được tích hợp vào cửa bảo vệ máy, tủ điện hoặc khu vực nguy hiểm. Khi cửa mở, hệ thống có thể dừng máy hoặc vô hiệu hóa nguồn động lực để đảm bảo an toàn cho người vận hành.
• Pass Box/ Air Shower: Trong buồng trung chuyển vật tư (Pass Box) hoặc buồng thổi khí (Air Shower). Khóa liên động ngăn hai cửa mở đồng thời, hạn chế luồng khí bẩn xâm nhập vào khu vực sạch.
• Khu vực yêu cầu an ninh cao: Ứng dụng tại phòng server, phòng thí nghiệm, khu vực kiểm soát đặc biệt… Nhằm quản lý truy cập theo logic đóng/mở tuần tự, nâng cao mức độ an toàn và kiểm soát ra vào.
• Hệ thống điều khiển động cơ: Trong mạch đảo chiều động cơ, liên động contactor ngăn hai contactor đóng cùng lúc. Tránh hiện tượng ngắn mạch pha – pha, bảo vệ thiết bị và hệ thống điện.

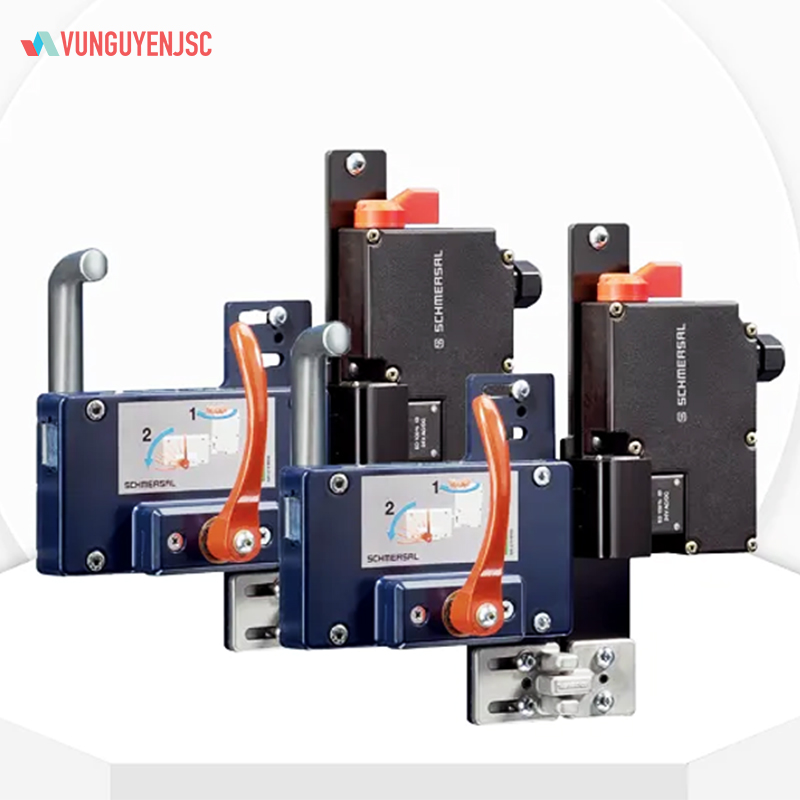

Khóa liên động an toàn Schmersal - thương hiệu uy tín toàn cầu

Schmersal là tập đoàn công nghệ an toàn công nghiệp có trụ sở tại Đức. Chuyên phát triển thiết bị bảo vệ máy và hệ thống an toàn cho dây chuyền tự động hóa. Trong đó, khóa liên động an toàn (Safety Interlock Switch) là nhóm sản phẩm trọng tâm, được ứng dụng rộng rãi trong ngành chế tạo máy, thực phẩm, dược phẩm, logistics và robot công nghiệp.

Khóa liên động Schmersal có thể đáp ứng các tiêu chuẩn an toàn như ISO 13849-1 và IEC 62061, hỗ trợ đạt mức PL e / SIL 3. Nhiều dòng sản phẩm tích hợp công nghệ RFID mã hóa chống vô hiệu hóa, lực giữ điện từ cao và cấp bảo vệ IP67/IP69, phù hợp với môi trường công nghiệp khắc nghiệt.

Vũ Nguyên JSC là đơn vị chuyên cung cấp khóa liên động an toàn Schmersal chính hãng tại Việt Nam. Tại đây ảm bảo đầy đủ chứng từ CO, CQ và tư vấn kỹ thuật chuyên sâu. Nhanh tay liên hệ đến hotline để được hỗ trợ tư vấn và báo giá nhanh chóng:
