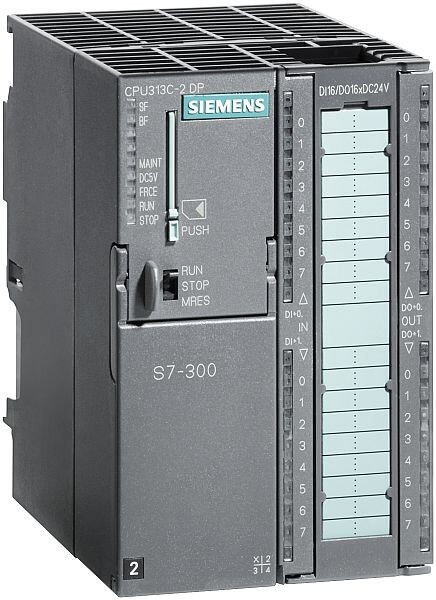

BỘ LẬP TRÌNH S7-300

Lắp đặt nhanh chóng, dễ dàng và thuận tiện (Thanh rail & module): Cố định thanh rail và sau đó là đặt mô-đun vào đúng vị trí trên thanh rail, xoay ốc để cố định.

Kết nối các mô-đun thông qua backplane: Có một thiết bị kết nối nhỏ gọi là backplane được gắn phía sau vỏ của mỗi mô-đun nhằm kết nối các mô-đun của s7-300 lại với nhau.

Cơ chế cơ học giúp thay thế một cách dễ dàng: Mô-đun được cố định vào thanh rail thông qua 1 vít khóa, khi cần thay thế chỉ cần mở vít khóa ra và tiến hành thay thế.

Mỗi mô-đun sẽ có 1 phụ kiện đi kèm gọi là front-connector dùng để đấu dây – cấp tín hiệu điện vào mô-đun. Front-connector được thiết kế theo cơ chế ấn-mở để dễ dàng lắp và tháo ra khỏi mô-đun.

Đấu dây cho mô-đun: Thông qua front-connector, dây tín hiệu được đấu vào mô-đun thiết bị thông qua cơ chế screw (xoay ốc) hoặc cơ chế push-in (nhấn để mở và khóa).

Kết nối dây tín hiệu ra xa: Một trong những điểm tạo sự thuận tiện cho thiết bị này là cơ chế đấu dây sẵn. Siemens cung cấp một bộ connector đấu dây sẵn để lắp vào mô-đun và kết nối với các thiết bị ở xa (tùy theo chiều dài bộ dây đấu).

Chiều sâu lắp đặt: Tất cả các kết nối và dây được lõm vào các mô-đun và được bảo vệ, bao phủ bởi các nắp che phía trước.

Không có quy tắc vị trí: Các mô-đun tín hiệu và bộ xử lý truyền thông có thể được kết nối theo bất kỳ cách nào mà không bị hạn chế vị trí.

S7-300 Standard CPUs
