BỘ LẬP TRÌNH S7-200

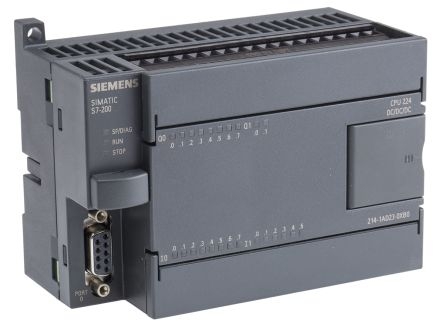

PLC S7-200 là thiết bị điều khiển lập trình loại nhỏ (micro PLC) của hãng Siemens (CHLB Đức) có cấu trúc theo kiểu modul và có các modul mở rộng. Thành phần cơ bản của S7 – 200 là khối xử lý trung tâm (CPU: Central Processing Unit) bao gồm hai chủng loại: CPU 21x và CPU 22x. Mỗi chủng loại có nhiều CPU. Loại CPU 21x ngày nay không còn sản xuất nữa, tuy nhiên hiện vẫn còn sử dụng rất nhiều trong các trường học và trong sản xuất. Tiêu biểu cho loại này là CPU 214. CPU 214 có các đặc tính như sau:

–     Bộ nhớ chương trình (chứa trong EEPROM): 4096 Byte (4 kByte)

• Bộ nhớ dữ liệu (Vùng nhớ V): 4096 Byte (trong đó 512 Byte chứa trong EEPROM)
• Số lượng ngõ vào:14 , và

• Số lượng ngõ ra: 10 ngõ ra digital tích hợp trong CPU
• Số module mở rộng: 7 gồm cả module analog
• Số lượng vào/ra số cực đại: 64
• Số lượng Timer :128 Timer chia làm 3 loại theo độ phân giải khác nhau: 4 Timer 1ms, 16 Timer 10 ms và 108 Timer có độ phân giải 100ms.
• Số lượng Counter: 128 bộ đếm chia làm hai loại: 96 Counter Up và 32 Counter Up/Down.
• Bit memory (Vùng nhớ M): 256 bit
• Special memory (SM) : 688 bit dùng để thông báo trạng thái và đặt chế độ làm việc.
• Có phép tính số học
• Bộ đếm tốc độ cao (High-speed counters): 2 counter 2 KHz và 1 counter 7 KHz
• Ngõ vào analog tích hợp sẵn (biến trở): 2.
• Các chế độ ngắt và xử lý ngắt gồm: ngắt truyền thông, ngắt theo sườn lên hoặc xuống, ngắt thời gian, ngắt của bộ đếm tốc độ cao và ngắt truyền xung.

Toàn bộ vùng nhớ không bị mất dữ liệu trong khoảng thời gian 190 giờ khi PLC bị mất nguồn nuôi.
