Van một chiều kiểu đĩa GESTRA DISCO WB

Giới thiệu van một chiều GESTRA WB series

• Hãng sản xuất: GESTRA
• Loại van: Van một chiều kiểu đĩa (Swing check valve)
• Kiểu lắp: Wafer – kẹp giữa hai mặt bích
• Áp suất danh định: PN 10 / PN 16

Van một chiều (DISCO Swing Check Valve) GESTRA WB series là dòng van dạng wafer, được thiết kế để ngăn dòng chảy ngược trong hệ thống đường ống.

Với cấu trúc lá lật kim loại, không sử dụng lò xo, van vận hành dựa trên áp lực dòng chảy, giúp giảm tổn thất áp suất và đảm bảo độ bền cơ học cao trong quá trình sử dụng.

Sản phẩm phù hợp lắp đặt giữa hai mặt bích theo tiêu chuẩn DIN, đáp ứng các yêu cầu kỹ thuật trong nhiều ứng dụng công nghiệp khác nhau.

Phân loại & ứng dụng từng model

GESTRA WB series có 3 model sau:

Van GESTRA WB 26: Phù hợp cho chất lỏng, khí và hơi, sử dụng phổ biến trong các hệ thống công nghiệp tiêu chuẩn.

Van GESTRA WB 26A: Chuyên dùng cho môi chất ăn mòn, thích hợp cho các ứng dụng hóa chất hoặc môi trường khắc nghiệt.

Van GESTRA WB 24S: Thiết kế riêng cho nước biển, đáp ứng yêu cầu chống ăn mòn trong các ứng dụng hàng hải và ven biển.

Đặc điểm kỹ thuật

1. Kiểu kết nối và lắp đặt

Lắp giữa mặt bích theo DIN 2501 – PN 10/16

Chỉ lắp van dạng wafer:

• Trên đường ống ngang
• Hoặc đường ống đứng với chiều dòng chảy hướng lên

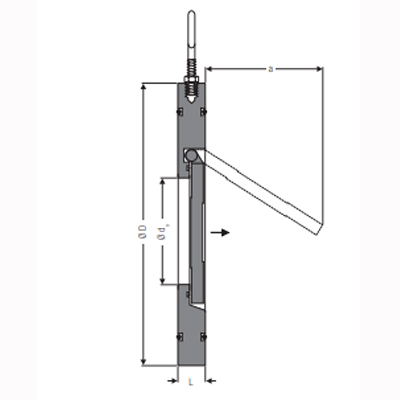

Khi van mở hoàn toàn, lá van tiếp xúc với mặt trong của ống phía sau, đảm bảo dòng chảy ổn định

2. Cấu tạo & nguyên lý hoạt động

Van một chiều GESTRA WB có:

• Bản lề kim loại (metal hinge) chắc chắn
• Ghế van làm kín mềm (soft seat) giúp tăng độ kín
• Không sử dụng lò xo, giảm hao mòn và tổn thất áp suất
• Vòng O-ring bằng NBR (tiêu chuẩn)

Áp suất mở bằng 0 khi van được lắp trên đường ống ngang, giúp van phản ứng nhanh với dòng chảy.

Lưu ý quan trọng: Van không nên sử dụng cho máy nén hoặc các hệ thống có dòng chảy xung động (pulsating flow). Với các ứng dụng này, cần tham vấn kỹ thuật từ nhà sản xuất hoặc đơn vị cung cấp.

Địa chỉ cung cấp van GESTRA chính hãng tại Việt Nam

Trong các hệ thống hơi và nước ngưng công nghiệp, việc lựa chọn đúng van GESTRA ảnh hưởng trực tiếp đến độ an toàn và hiệu suất vận hành.

Vũ Nguyên JSC là đơn vị hỗ trợ doanh nghiệp tiếp cận các dòng van công nghiệp GESTRA phù hợp với từng yêu cầu kỹ thuật cụ thể.

Nhờ kinh nghiệm làm việc với nhiều hệ thống thực tế, các sản phẩm được cung cấp đảm bảo khả năng vận hành ổn định, dễ tích hợp và đáp ứng tiêu chuẩn sử dụng lâu dài trong nhà máy.
