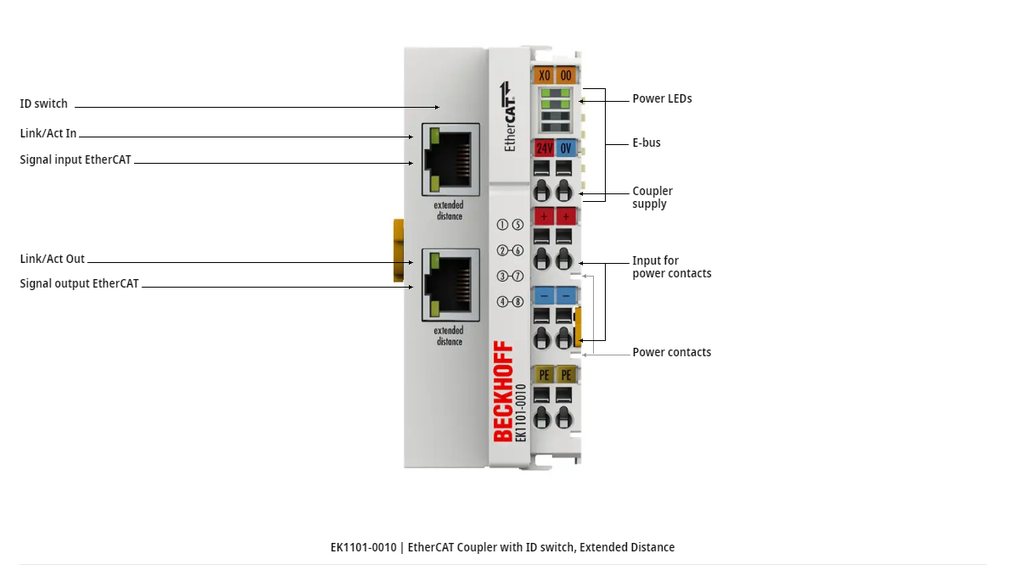

EK1101-0010 | EtherCAT Coupler with ID switch, Extended Distance

Thương hiệu: Beckhoff

Tình trạng: Còn hàng

Liên hệ

Bộ ghép nối EtherCAT EK1101-0010 là liên kết giữa giao thức EtherCAT ở cấp độ fieldbus và Thiết bị đầu cuối EtherCAT. Bộ ghép nối chuyển đổi các bức điện đang truyền từ Ethernet 100BASE-TX sang biểu diễn tín hiệu E-bus. Một trạm bao gồm một bộ ghép nối và bất kỳ số lượng Thiết bị đầu cuối EtherCAT nào được tự động phát hiện và hiển thị riêng lẻ trong hình ảnh quy trình.

Các tính năng đặc biệt:

Công nghệ kết nối: 2 x RJ45 socket
Chiều dài kết nối: lên đến 300 m
Ba công tắc ID để triển khai các cấu trúc liên kết biến đổi
Số lượng thiết bị đầu cuối EtherCAT trong toàn bộ hệ thống: lên tới 65.535

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Technical data	EK1101-0010
Task within EtherCAT system	coupling of EtherCAT Terminals (ELxxxx) to 100BASE-TX EtherCAT networks, with identity verification
Data transfer medium	Ethernet/EtherCAT cable (copper, min. Cat.5, 4-wire, AWG22), shielded
Distance between stations	max. 300 m
Number of EtherCAT Terminals	up to 65,534
Type/number of peripheral signals	max. 4.2 GB addressable I/O points
Number of configurable IDs	4096
Protocol	EtherCAT
Delay	approx. 1 µs
Data transfer rates	100 Mbit/s
Configuration	not required
Bus interface	2 x RJ45
Power supply	24 V DC (-15 %/+20 %)
Current consumption from US	90 mA + (∑ E-bus current/4)
Current consumption from UP	load
Current supply E-bus	2000 mA
Power contacts	max. 24 V DC/max. 10 A
Electrical isolation	500 V (power contact/supply voltage/Ethernet)
Weight	approx. 105 g
Operating/storage temperature	0…+55 °C/-25…+85 °C
EMC immunity/emission	conforms to EN 61000-6-2/EN 61000-6-4
Relative humidity	95 %, no condensation
Vibration/shock resistance	conforms to EN 60068-2-6/EN 60068-2-27
Protect. rating/installation pos.	IP20/variable
Approvals/markings	CE

Housing data	EK-44-8pin
Design form	compact terminal housing with signal LEDs
Material	polycarbonate
Dimensions (W x H x D)	44 mm x 100 mm x 68 mm
Installation	on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of	double slot and key connection
Marking	labeling of the BZxxx series
Wiring	solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section	s: 0.08…2.5 mm², st: 0.08…2.5 mm², f*: 0.14…1.5 mm²
Connection cross-section AWG	s: AWG 28…14, st: AWG 28…14, f*: AWG 26…16
Stripping length	8…9 mm
Current load power contacts	I_max: 10 A
