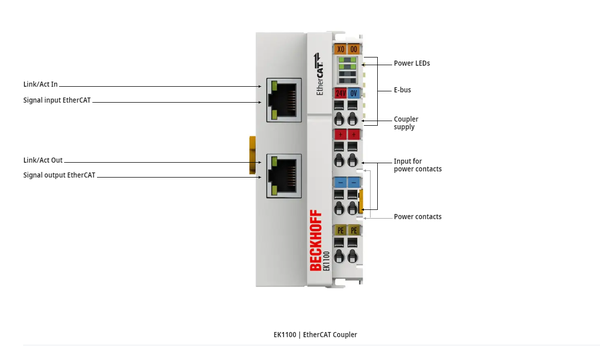

EK1100 | EtherCAT Coupler

Thương hiệu: Beckhoff

Tình trạng: Còn hàng

Liên hệ

EK1100 EtherCAT Coupler là liên kết giữa giao thức EtherCAT ở cấp fieldbus và Thiết bị đầu cuối EtherCAT. Bộ ghép nối chuyển đổi các bức điện đang truyền từ Ethernet 100BASE-TX sang biểu diễn tín hiệu E-bus. Một trạm bao gồm một bộ ghép nối và bất kỳ số lượng Thiết bị đầu cuối EtherCAT nào được tự động phát hiện và hiển thị riêng lẻ trong hình ảnh quy trình.

Các tính năng đặc biệt:

Công nghệ kết nối: 2 x RJ45 socket
Độ dài kết nối: tối đa 100 m
Số lượng thiết bị đầu cuối EtherCAT trong toàn bộ hệ thống: lên tới 65.535

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Dữ liệu kỹ thuật	EK1100
Nhiệm vụ trong hệ thống EtherCAT	ghép nối các Thiết bị đầu cuối EtherCAT (ELxxxx) với các mạng EtherCAT 100BASE-TX
Phương tiện truyền dữ liệu	Cáp Ethernet/EtherCAT (tối thiểu Cat.5), được bảo vệ
Khoảng cách tối đa giữa các trạm	100 m (100BASE-TX)
Số lượng thiết bị đầu cuối EtherCAT	Lên tới 65,534
Giao thức	EtherCAT
Độ trễ	khoảng 1 µs
Tốc độ truyền dữ liệu	100 Mbit/s
Bus interface	2 x RJ45
Nguồn điện	24 V DC (-15 %/+20 %)
Dòng điện tiêu thụ	từ 70 mA + (∑ E-bus current/4)
Tiêu thụ hiện tại từ tải UP	load
Dòng điện cung cấp E-bus	2000 mA
Tiếp điểm nguồn	tối đa 24 V DC/tối đa 10 A
Cách ly điện	500 V (tiếp điểm nguồn/điện áp nguồn/Ethernet)
Nhiệt độ vận hành/bảo quản	-25…+60 °C/-40…+85 °C
Miễn nhiễm/phát xạ EMC	tuân theo EN 61000-6-2/EN 61000-6-4
Độ ẩm tương đối	95 %, không ngưng tụ
Khả năng chống rung/sốc	tuân theo EN 60068-2-6/EN 60068-2-27
Bảo vệ. vị trí đánh giá/cài đặt	IP20/biến
Phê duyệt/dấu hiệu	CE, UL, ATEX, IECEx, DNV GL, cFMus
Đánh dấu cũ	ATEX: II 3 G Ex nA IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc

Dữ liệu kết cấu	EK-44-8pin
Thiết kế	dạng vỏ thiết bị đầu cuối nhỏ gọn với đèn LED tín hiệu
Chất liệu	polycarbonate
Kích thước (Rộng x Cao x Sâu)	44 mm x 100 mm x 68 mm
Lắp đặt	trên thanh ray DIN 35 mm, tuân theo EN 60715 có khóa
Gắn cạnh nhau	bằng khe đôi và kết nối chính
Đánh dấu	ghi nhãn của sê-ri BZxxx
Wiring	Đi dây dẫn rắn (e), dây dẫn mềm (f) và măng xông (a): truyền động lò xo bằng tuốc nơ vít
Tiết diện kết nối	s: 0.08…2.5 mm², st: 0.08…2.5 mm², f*: 0.14…1.5 mm²
Mặt cắt kết nối	s: AWG 28…14, st: AWG 28…14, f*: AWG 26…16
Chiều dài	8…9 mm
Tiếp điểm nguồn tải hiện tại	I_max: 10 A
