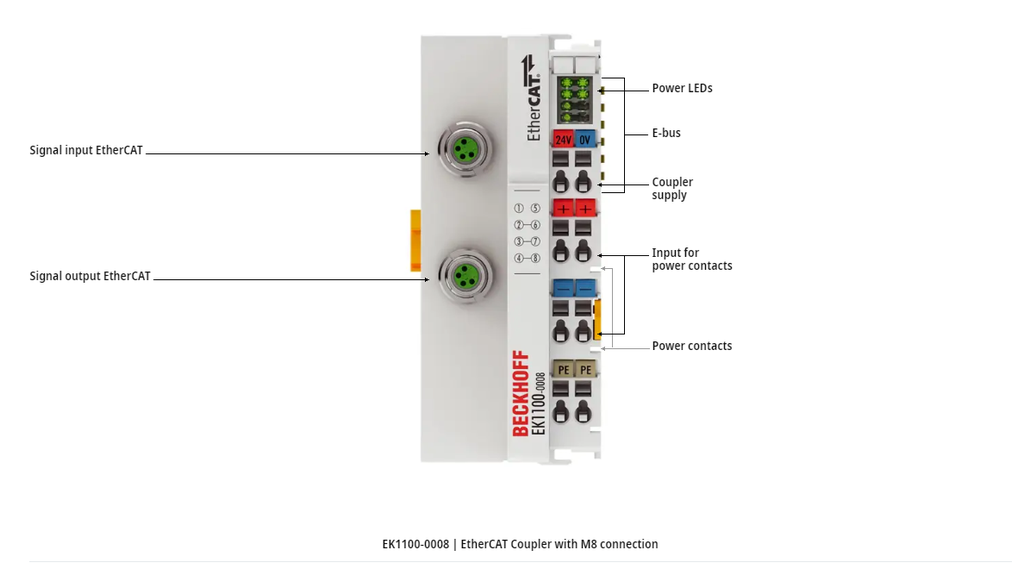

EK1100-0008 | EtherCAT Coupler with M8 connection

Thương hiệu: Beckhoff

Tình trạng: Còn hàng

Liên hệ

EK1100-0008 EtherCAT Coupler là liên kết giữa giao thức EtherCAT ở cấp fieldbus và Thiết bị đầu cuối EtherCAT. Bộ ghép nối chuyển đổi các bức điện đang truyền từ Ethernet 100BASE-TX sang biểu diễn tín hiệu E-bus. Một trạm bao gồm một bộ ghép nối và bất kỳ số lượng Thiết bị đầu cuối EtherCAT nào được tự động phát hiện và hiển thị riêng lẻ trong hình ảnh quy trình.

Các tính năng đặc biệt:

Công nghệ kết nối: 2 ổ cắm M8
Độ dài kết nối: tối đa 100 m
Số lượng Thiết bị đầu cuối EtherCAT trong toàn bộ hệ thống: lên tới 65.535

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Dữ liệu kỹ thuật EK1100-0008
Nhiệm vụ trong hệ thống EtherCAT ghép nối các Thiết bị đầu cuối EtherCAT (ELxxxx) với các mạng EtherCAT 100BASE-TX
Phương tiện truyền dữ liệu Cáp Ethernet/EtherCAT (tối thiểu Cat.5), được bảo vệ
Khoảng cách giữa các trạm tối đa 100 m (100BASE-TX)
Số lượng thiết bị đầu cuối EtherCAT lên tới 65,534
Giao thức EtherCAT
Độ trễ khoảng 1 µs
Tốc độ truyền dữ liệu 100 Mbit/s
Bus interface 2 x M8, được che chắn, loại vít
Nguồn điện 24 V DC (-15 %/+20 %)
Dòng điện tiêu thụ 70 mA + (∑ E-bus current/4)
Tiêu thụ hiện tại từ tải UP load
Dòng điện cung cấp E-bus 2000 mA
Tiếp điểm nguồn tối đa 24 V DC/tối đa 10 A
Cách ly điện 500 V (tiếp điểm nguồn/điện áp nguồn/Ethernet)
Nhiệt độ vận hành/bảo quản -25…+60 °C/-40…+85 °C
Miễn nhiễm/phát xạ EMC tuân theo EN 61000-6-2/EN 61000-6-4
Độ ẩm tương đối 95 %, không ngưng tụ
Khả năng chống rung/sốc tuân theo EN 60068-2-6/EN 60068-2-27
Bảo vệ. vị trí đánh giá/cài đặt IP20/biến
Phê duyệt/dấu hiệu CE, UL, ATEX, IECEx
Ex marking ATEX:
II 3 G Ex nA IIC T4 Gc
Ex nA IIC T4 Gc
Ex tc IIIC T135 °C Dc
IECEx:
Ex ec IIC T4 Gc



Dữ liệu kết cấu EK-44-8pin
Thiết kế dạng vỏ thiết bị đầu cuối nhỏ gọn với đèn LED tín hiệu
Chất liệu polycarbonate
Kích thước (Rộng x Cao x Sâu) 44 mm x 100 mm x 68 mm
Lắp đặt trên thanh ray DIN 35 mm, tuân theo EN 60715 có khóa
Gắn cạnh nhau bằng khe đôi và kết nối chính
Đánh dấu ghi nhãn của sê-ri BZxxx
Wiring Đi dây dẫn rắn (e), dây dẫn mềm (f) và măng xông (a): truyền động lò xo bằng tuốc nơ vít
Tiết diện kết nối s*: 0.08…2.5 mm²,
st*: 0.08…2.5 mm²,
f*: 0.14…1.5 mm²
Mặt cắt ngang kết nối AWG s*: AWG 28…14,
st*: AWG 28…14,
f*: AWG 26…16
Chiều dài 8…9 mm
Tiếp điểm nguồn tải hiện tại Imax: 10 A
