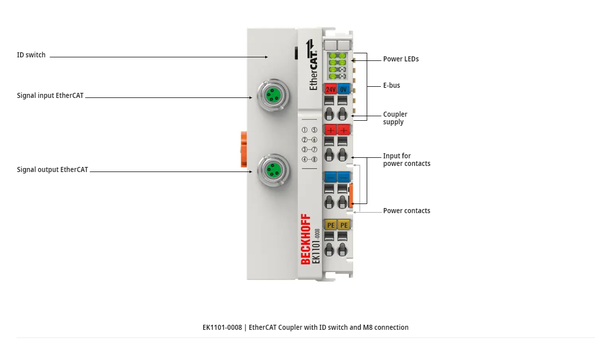

EK1101-0008 | EtherCAT Coupler with ID switch and M8 connection

Thương hiệu: Beckhoff

Tình trạng: Còn hàng

Liên hệ

EK1101-0008 EtherCAT Coupler là liên kết giữa giao thức EtherCAT ở cấp fieldbus và Thiết bị đầu cuối EtherCAT. Bộ ghép nối chuyển đổi các bức điện đang truyền từ Ethernet 100BASE-TX sang biểu diễn tín hiệu E-bus. Một trạm bao gồm một bộ ghép nối và bất kỳ số lượng Thiết bị đầu cuối EtherCAT nào được tự động phát hiện và hiển thị riêng lẻ trong hình ảnh quy trình.

Các tính năng đặc biệt:

Công nghệ kết nối: 2 ổ cắm M8
Độ dài kết nối: tối đa 100 m
Công tắc 3 ID để triển khai cấu trúc liên kết biến
Số lượng Thiết bị đầu cuối EtherCAT trong toàn bộ hệ thống: lên tới 65.535

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Technical data EK1101-0008
Task within EtherCAT system coupling of EtherCAT Terminals (ELxxxx) to 100BASE-TX EtherCAT networks, with identity verification
Data transfer medium Ethernet/EtherCAT cable (min. Cat.5), shielded
Distance between stations max. 100 m (100BASE-TX)
Number of EtherCAT Terminals up to 65,534
Type/number of peripheral signals max. 4.2 GB addressable I/O points
Number of configurable IDs 4096
Protocol EtherCAT
Delay approx. 1 µs
Data transfer rates 100 Mbit/s
Bus interface 2 x M8, shielded, screw type
Power supply 24 V DC (-15 %/+20 %)
Current consumption from US 70 mA + (∑ E-bus current/4)
Current consumption from UP load
Current supply E-bus 2000 mA
Power contacts max. 24 V DC/max. 10 A
Electrical isolation 500 V (power contact/supply voltage/Ethernet)
Weight approx. 110 g
Operating/storage temperature -25…+60 °C/-40…+85 °C
EMC immunity/emission conforms to EN 61000-6-2/EN 61000-6-4
Relative humidity 95 %, no condensation
Vibration/shock resistance conforms to EN 60068-2-6/EN 60068-2-27
Protect. rating/installation pos. IP20/variable
Approvals/markings CE



Housing data EK-44-8pin
Design form compact terminal housing with signal LEDs
Material polycarbonate
Dimensions (W x H x D) 44 mm x 100 mm x 68 mm
Installation on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of double slot and key connection
Marking labeling of the BZxxx series
Wiring solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section s*: 0.08…2.5 mm²,
st*: 0.08…2.5 mm²,
f*: 0.14…1.5 mm²
Connection cross-section AWG s*: AWG 28…14,
st*: AWG 28…14,
f*: AWG 26…16
Stripping length 8…9 mm
Current load power contacts Imax: 10 A
