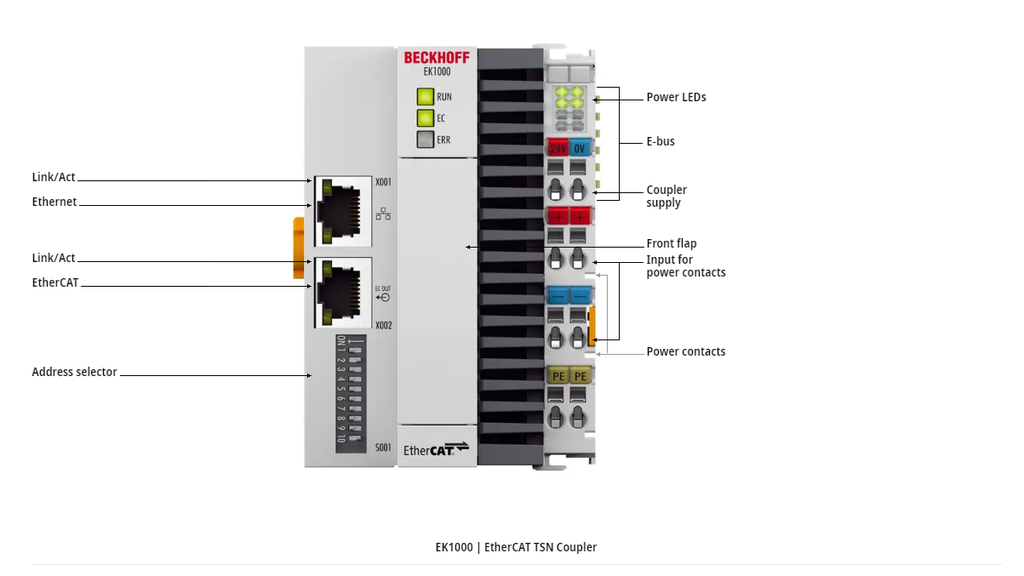

EK1000 | EtherCAT TSN Coupler

Thương hiệu: Beckhoff

Tình trạng: Còn hàng

Liên hệ

Bộ ghép nối EtherCAT EK1000 hỗ trợ giao tiếp EtherCAT thông qua các mạng Ethernet được chuyển đổi, chẳng hạn như mạng TSN và cho phép kết nối các Thiết bị đầu cuối EtherCAT khác nhau từ nhiều loại I/O với công nghệ mạng tiêu chuẩn. Giao thức Chế độ mở EtherCAT cho phép giao tiếp qua lớp 2 hoặc kết nối UDP. Thông qua UDP, dữ liệu EtherCAT cũng có thể được xử lý trên các bộ định tuyến. EK1000 đã sẵn sàng cho TSN và có thể hỗ trợ TSN bằng bản cập nhật chương trình cơ sở khi công nghệ TSN khả dụng. Ngoài ra, nó cho phép kết nối các ổ đĩa hỗ trợ EtherCAT không có giao diện hỗ trợ TSN. Do đó, EK1000 liên kết hiệu quả các mạng EtherCAT và TSN, kết hợp các lợi ích của chúng: EtherCAT cung cấp mức thiết bị đơn có khả năng hoạt động theo thời gian thực và do đó phù hợp lý tưởng để kết hợp nhiều gói dữ liệu nhỏ đến từ đầu vào kỹ thuật số và tương tự và là điển hình của môi trường công nghiệp thành một hình ảnh quy trình hoàn chỉnh.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Technical data	EK1000
Task within EtherCAT system	coupling of EtherCAT Terminals (ELxxxx) to TSN networks
Networks	mode 1: for unmanaged switch networks; mode 2: for TSN networks (in preparation)
Data transfer medium	Ethernet/EtherCAT cable (min. Cat.5), shielded
Distance between stations	max. 100 m (100BASE-TX)
Number of EtherCAT Terminals	up to 65,534
Type/number of peripheral signals	–
Protocol	EtherCAT Open Mode
Delay	–
Data transfer rates	100 Mbit/s
Configuration	not required
Bus interface	X001 (RJ45) = 100 Mbit/s Ethernet (TSN); X002 (RJ45) = 100 Mbit/s EtherCAT (EK1100 e.g.)
Power supply	24 V DC (-15 %/+20 %)
Input current	typ. 120 mA + (total E-bus current)/4
Current supply E-bus	2 A
Power contacts	max. 24 V DC/max. 10 A
Electrical isolation	500 V (power contact/supply voltage/Ethernet)
Operating/storage temperature	-25…+60 °C/-40…+85 °C
EMC immunity/emission	conforms to EN 61000-6-2/EN 61000-6-4
Relative humidity	95 %, no condensation
Vibration/shock resistance	conforms to EN 60068-2-6/EN 60068-2-27
Protect. rating/installation pos.	IP20/variable
Approvals/markings	CE

Housing data	EK-71-8pin
Design form	compact terminal housing with signal LEDs
Material	polycarbonate
Dimensions (W x H x D)	71 mm x 100 mm x 73 mm
Installation	on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of	double slot and key connection
Marking	labeling of the BZxxx series
Wiring	solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section	s: 0.08…2.5 mm², st: 0.08…2.5 mm², f*: 0.14…1.5 mm²
Connection cross-section AWG	s: AWG 28…14, st: AWG 28…14, f*: AWG 26…16
Stripping length	8…9 mm
Current load power contacts	I_max: 10 A
