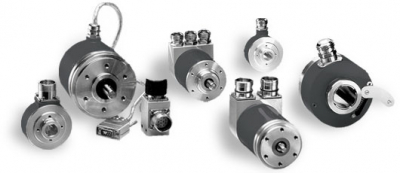

BAMH75 – Absolute multiturn hollow shaft encoder 75 mm

Ứng dụng:

Encoder tuyệt đối kích thước lớn hạng nặng thích hợp cho thép,cẩu trục khai thác mỏ và các ứng dụng công nghiệp nặng khác.

Tính năng

• Giao diện SSI để giao tiếp với các thiết bị khác
• Độ phân giải 25 bit (13 bit mỗi vòng x 12 vòng quay)
• Nguồn cung cấp: 10-30 V DC RS422 hoặc RS485
• Các phiên bản trục rỗng từ 10-50,8 mm
• Điện áp cung cấp: 10-30 V DC
• Dòng tiêu thụ tối đa là 60 mA
• Có sẵn mã xám hoặc nhị phân
• Mức logic (cao): Vcc-0,7 V
• Mức logic (thấp): tối đa 0,25 V
• Bảo vệ quá tải ngắn mạch đến 100%

Features

• SSI-Interface
• 25 Bits (13 Bit/Rev. x 12 Bits Rev.)
• 10-30 Volts DC RS422 or RS485
• Hollow-Shafts 10-50,8 mm
• Supply Voltage 10-30 V DC
• Current Cosumption 60 mA (max)
• Codes Available Gray or Binary
• Logic Level (high) Vcc-0.7 Volt
• Logic Level (low) 0.25 Volt (max)
• Short Circuit Protection 100 %
