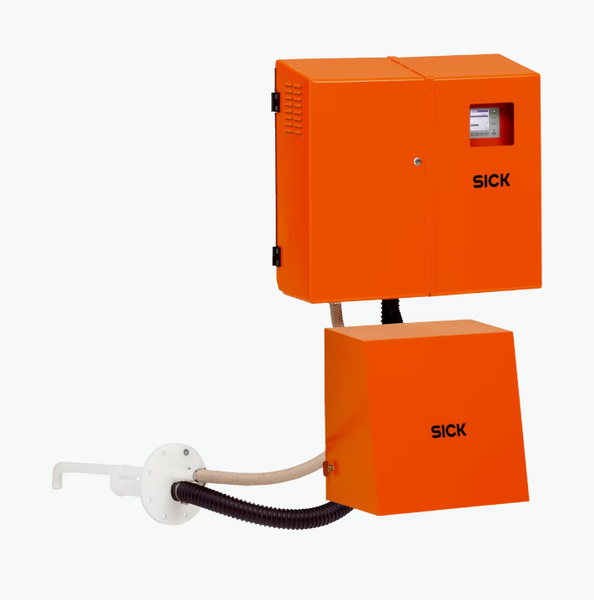

Thiết bị đo bụi FWE200DH

Thương hiệu: SICK

Tình trạng: Còn hàng

Liên hệ

Thiết bị đo bụi FWE200DH được thiết kế để đo liên tục nồng độ bụi trong khí ẩm. Khí được chiết thông qua đầu dò lấy mẫu khí và được làm nóng trên điểm sương. Các giọt khí bay hơi khiến chúng không thể làm sai lệch kết quả đo. Nguyên lý đo ánh sáng tán xạ rất nhạy cho phép đo chính xác ngay cả ở nồng độ bụi thấp. FWE200DH đáp ứng các yêu cầu của EN 14181 và EN 15267.

Vận chuyển miễn phí

Hỗ trợ vận chuyển miễn phí trên toàn quốc

Thanh toán linh hoạt

Hỗ trợ thanh toán công nợ từng phần

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Thương hiệu doanh nghiệp uy tín

Chúng tôi là thương hiệu được yêu thích và lựa chọn

Thông tin sản phẩm

Những lợi ích

Đo bụi đáng tin cậy và đã được chứng minh trong khí ướt

Vận hành kinh tế do có rất ít bộ phận tiêu hao và công sức lắp đặt rất thấp

Bảo trì rất thấp vì không có bộ phận chuyển động nào tiếp xúc với khí mạnh

Tuổi thọ rất dài do thiết kế thông minh

Đặc trưng

Dành cho nồng độ bụi rất thấp đến trung bình

Lấy mẫu và trả lại khí kết hợp trong một đầu dò

Kiểm tra ô nhiễm

Tự động giám sát điểm 0 và điểm tham chiếu

Tham số hóa dễ dàng và vận hành thuận tiện – tùy chọn thông qua bộ điều khiển từ xa bổ sung

Chẩn đoán hệ thống tích hợp để phát hiện sớm các yêu cầu bảo trì

Chi tiết kỹ thuật

Giá trị đo

Cường độ ánh sáng tán xạ, nồng độ bụi (sau khi đo so sánh trọng lượng)

Các thước đo được kiểm tra hiệu suất

Nồng độ bụi

Nguyên tắc đo lường

Ánh sáng rải rác về phía trước

Dải quang phổ
	640 nm ... 660 nm Laser, lớp bảo vệ 2, công suất < 1 mW

Phạm vi đo
Nồng độ bụi	0 ... 5 mg/m³ / 0 ... 500 mg/m³
	Phạm vi đo có thể lựa chọn tự do
	Phạm vi đo cao hơn theo yêu cầu

Phạm vi đo được chứng nhận
Nồng độ bụi	0 ... 7,5 mg/m³ / 0 ... 10 mg/m³ / 0 ... 15 mg/m³ / 0 ... 50 mg/m³ / 0 ... 100 mg/m³ / 0 ... 500 mg/m³

Thời gian đáp ứng (t 90 )
	0,1 giây ... 600 giây Điều chỉnh tự do

Sự chính xác
	± 2 % của phạm vi đo toàn thang đo

Nhiệt độ xử lý
Đầu dò loại bỏ khí PVDF	≤ +120°C
Đầu dò loại bỏ khí Hastelloy	≤ +220 °C Các phiên bản dành cho nhiệt độ cao hơn theo yêu cầu

Áp suất quá trình
Với bộ lọc không khí SLV7 2BH1100	–20 hPa ... 20 hPa Các dải áp suất khác theo yêu cầu

Vận tốc khí xử lý
	5 m/s... 30 m/s

Độ ẩm khí xử lý
	Tối đa. 40 g/m³ nước lỏng không có hơi nước

Nhiệt độ môi trường xung quanh
	–20 °C ... +50 °C
Nhiệt độ nạp cho không khí thanh lọc	–20 °C ... +45 °C

Sự phù hợp

Đã được phê duyệt cho các nhà máy cần được phê duyệt

2001/80/EC (13. BImSchV)

2000/76/EC (17. BImSchV)

27. BImSchV

TA-Luft (Ngăn ngừa ô nhiễm không khí)

EN 15267

EN 14181

Tuân thủ EPA PS-11 của Hoa Kỳ

Khi sử dụng các phương án, có thể cần phải có sự đồng ý của chính quyền địa phương

An toàn điện

Đánh giá bao vây
Đơn vị đo lường và điều khiển	IP54
Vỏ điện tử	IP65

Đầu ra tương tự

3 đầu ra:
0/2/4 ... 20 mA, + 750 Ω
Cách điện

Đầu vào analog

6 đầu vào:
0 ... 20 mA
Không cách điện

Đầu ra kỹ thuật số

5 đầu ra rơle (tiếp điểm chuyển đổi), không có điện thế:
48 V, 1 A

Đầu vào kỹ thuật số

8 đầu vào

Modbus	✔ , ✔
Loại tích hợp fieldbus	TCP (thông qua mô-đun giao diện tùy chọn, chỉ có thể có một mô-đun cho mỗi MCU)
	RTU RS-485 (thông qua mô-đun giao diện tùy chọn, chỉ có thể có một mô-đun cho mỗi MCU)

PROFIBUS DP	✔
Loại tích hợp fieldbus	Thông qua mô-đun giao diện tùy chọn (chỉ có thể có một mô-đun cho mỗi MCU)

Ethernet	✔
Loại tích hợp fieldbus	Thông qua mô-đun giao diện tùy chọn (chỉ có thể có một mô-đun cho mỗi MCU)
Chức năng	Kết nối với phần mềm SOPAS ET hoặc máy chủ OPC

Nối tiếp	✔
Loại tích hợp fieldbus	RS-232
Chức năng	Giao diện dịch vụ độc quyền

Chỉ định
	Màn hình LC và đèn LED trạng thái trên bộ điều khiển và thiết bị từ xa

Đầu vào

Phím chức năng

Hoạt động

Vận hành theo menu thông qua bộ điều khiển hoặc phần mềm SOPAS ET

Kích thước (W x H x D)
Bộ đo và điều khiển FWE200DH	813 mm x 722 mm x 286 mm (để biết chi tiết, xem bản vẽ kích thước)

Cân nặng
Bộ đo và điều khiển FWE200DH	65 kg
Đầu dò lấy mẫu	≤ 15kg

Vật liệu tiếp xúc với phương tiện truyền thông

PVDF, Hastelloy

Nguồn cấp
Vôn	115 V xoay chiều
	điện xoay chiều 230V
Tính thường xuyên	50Hz / 60Hz
Sự tiêu thụ năng lượng	Bộ đo và điều khiển FWE200DH: 800 VA... 1.700 VA
	Máy sưởi không khí: ≤ 1.000 VA
	Dòng khí mẫu, được làm nóng: 300 VA
